白云水泵的图谱和工作范围的含义
白云水泵的图谱和工作范围的含义
[来源：未知] [作者白云泵业] [日期：2016-09-13 10:17] [热度：]
化工泵特性曲线上的每一点都对应着一个工况，离心泵在最高功率点工况下运转是最理想的。可是用户请求的功能千差万别，实践中的工况不必定和最高功率点下的功能相一致。要想使每一个用户请求的泵都在泵最高功率点下运转，那样做需求的泵标准就太多了。为此，常常断定一个规模(通常以功率降低5％～8％为界)，如图1的AB线段，泵在此规模内运转，功率降低不算太大，此段称为泵的作业规模。使用前面的内容，能够经过改动转速或切开外径的方法来扩展泵的作业规模，如图中的ABCD。其间1、2线是改动转速或切开叶轮前后的特性曲线，3、4线是改动转速的类似抛物线或是切开线(抛物线)。方块ABCD称为泵扩展了的作业规模，泵能够在此规模的任一点作业，并且功率降低最多不会超过5％～8％。
把很多深井泵的作业规模画在一张坐标图中，称为型谱。为了使图形直观和谐，高扬程和大流量时的作业规模不致过大(因高扬程大流量时的作业规模会相对变大)。通常选用对数坐标表明。

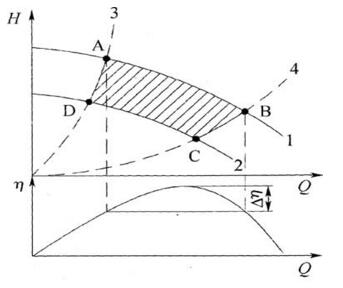

图1 白云水泵工作范围
图1 白云水泵工作范围
一般每种系列泵有一个型谱，所谓系列是指同一类构造的泵(如单级悬臂式泵、双吸自吸泵、节段式多级泵系列)或某种用处的泵(如化工流程、锅炉给水泵系列)。而标准是指同一系列中尺度和功能不同的泵。
白云水泵系列型谱一方面提供户挑选需求的泵，一方面用于指出开展新产品的方向。每种系列最好用几种比转速的水力模型，泵的口径按必定的流量距离比改变。同一口径的泵扬程也按必定的距离比改变。
