图析化工泵压力测量方法
图析化工泵压力测量方法
[来源：未知] [作者zhaojie] [日期：2015-04-06 09:47] [热度：]
白云水泵图析化工泵压力测量方法

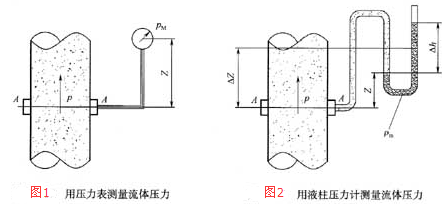

①用压力表测量截面A-A处的压力，如白云水泵图1所示
①用压力表测量截面A-A处的压力，如白云水泵图1所示
P/ρg=PM/ρg+Z
式中PM-表压力；
Z-表位高差。
压力表位置越高，测得的压力越低，压力表位置越低，测得的压力越高。对测量截面(基准面)的压力而言，表位在基准面上方加上Z，在下方应减去Z，即上加下减。如果压力表连接管路内充满气体，则Z=0。
②用液柱压力计测量截面A-A处的压力，如白云水泵图2所示
p=ρmgΔh+ρgZ
p/ρg=ρmgΔh/ρ+Z
液拄压力计和压力表一样也是位置越高，测得的压力越低，位置越低，测得的压力越高对测量截面(基准面)的压力而言，液位计0位在基准面上方应加上Z，在下方应减去Z.即上加下减。Z为连接测压点侧测压液体平面至基准面的高度，如果压力计连接管路内充满气体，则Z=0。可以看出，在测量压力时，每测量一次压力，Z都要改变，很不便于测量。因此，可以把Z算到△h液柱中间，即两侧液柱水平位置，水平位置到基准面的高度用△Z表示，计算公式变为
p/ρg=ρmgΔh/ρ-0.5Δh=Δh(ρm-0.5ρ)/ ρ+△Z
如果是水银液柱计(ρm=13.6×103 kg／m3)，测量液体介质为清水(ρ=1×103
Kg/m3)，则上式变为p/ρg=13.1Δh+ΔZ
