测量计算化工泵的NPSH

[来源：未知] 　[作者zhaojie] [日期：2015-04-07 11:28] [热度：]

白云泵业测量计算化工泵的NPSH
NPSH=pa/ρg +ps/ρg +vs2/ρg-pv/ρg

NPSH=pa/ρg +ps/ρg +vs2/ρg-pv/ρg±ZD(汽蚀余量换算到NPSH基准面上的值)

式中pa/ρg-试验现场大气压力水头 m;

ps/ρg-进口表压力水头，小于大气压力水头时为负值，m;

pv/ρg-试验水温下水的汽化压力水头，m；

vs2-离心泵进口测压点管内的流速，m／s；

ZD-化工离心泵进H基准面(过泵进口截面中心线的水平面)和NPSH基准面的高差，m。当泵NPSH基准面在泵进口基准面上方时取“-”号，在下方时取 “+”号。如果测量仪表管路内充满输送的液体，则ZD为压力计(压力传感器)0位到NPSH基准面的高差。

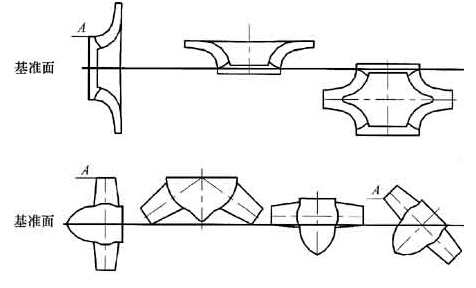

NPSH基准面应位于最容易发生汽蚀的地方，上图是大型泵的NPSH基准面示意图，采用图中标A的位置为NPSH基准面。

关键字：化工泵,离心泵,白云泵
